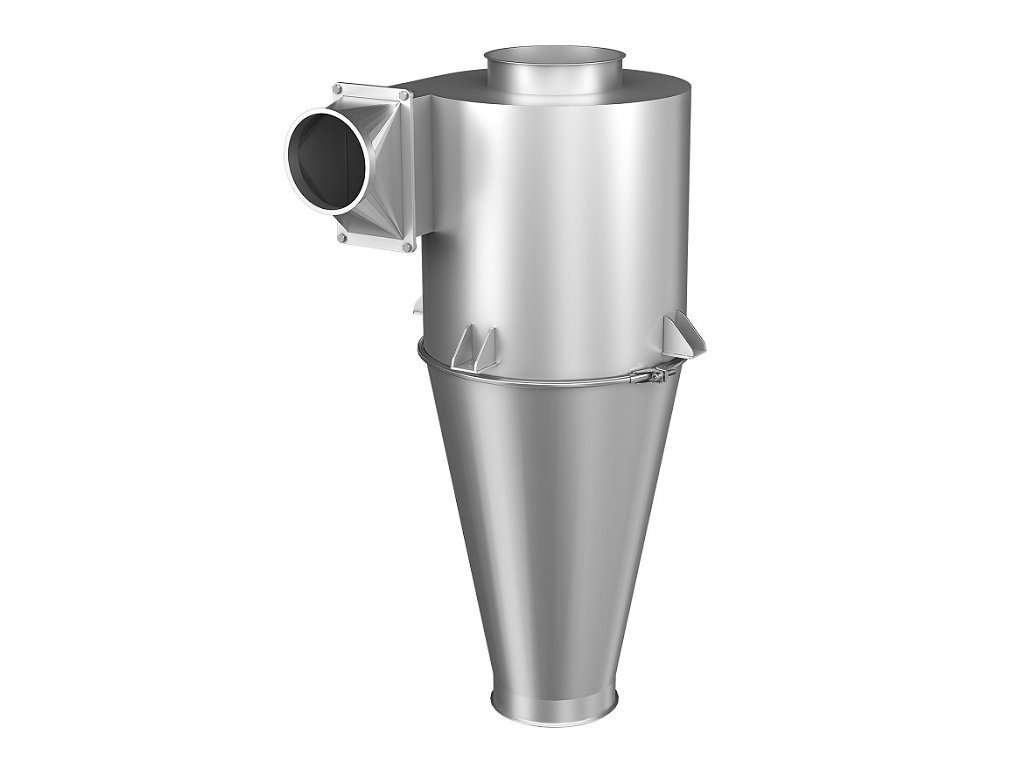

Zyklon JACOB

Artikelnummer: E915113 E915114 E915115 E915116 E915117 E915118 E915119 E915120 E915121 E915122 E915123 E915124 E915125 E915126 Variante wählen
Aktion
Nicht bewertet
€2 784,29 €3 294,86 €3 807,39 €4 149,67 €4 494,04 €4 824,49 €5 149,06 €5 479,47 €5 821,84 €7 064,61 €8 883,18 €10 701,76 €12 389,71 €14 550,65 €2 784,29 –10 %
Cyklón 01
€2 784,29 €3 294,86 €3 807,39 €4 149,67 €4 494,04 €4 824,49 €5 149,06 €5 479,47 €5 821,84 €7 064,61 €8 883,18 €10 701,76 €12 389,71 €14 550,65 €2 784,29 –10 % €2 505,86 / St €2 965,37 / St €3 426,65 / St €3 734,70 / St €4 044,64 / St €4 342,04 / St €4 634,15 / St €4 931,52 / St €5 239,66 / St €6 358,15 / St €7 994,86 / St €9 631,58 / St €11 150,74 / St €13 095,59 / St €2 505,86 / St €2 070,96 ohne MwSt. €2 450,72 ohne MwSt. €2 831,94 ohne MwSt. €3 086,53 ohne MwSt. €3 342,68 ohne MwSt. €3 588,46 ohne MwSt. €3 829,88 ohne MwSt. €4 075,64 ohne MwSt. €4 330,30 ohne MwSt. €5 254,67 ohne MwSt. €6 607,32 ohne MwSt. €7 959,98 ohne MwSt. €9 215,49 ohne MwSt. €10 822,80 ohne MwSt. €2 070,96 ohne MwSt.
auf dem Weg auf dem Weg auf dem Weg auf dem Weg auf dem Weg auf dem Weg auf dem Weg auf dem Weg auf dem Weg auf dem Weg auf dem Weg auf dem Weg auf dem Weg auf dem Weg Variante wählen
Variante

Detaillierte Informationen

Detaillierte Produktbeschreibung

MODELL

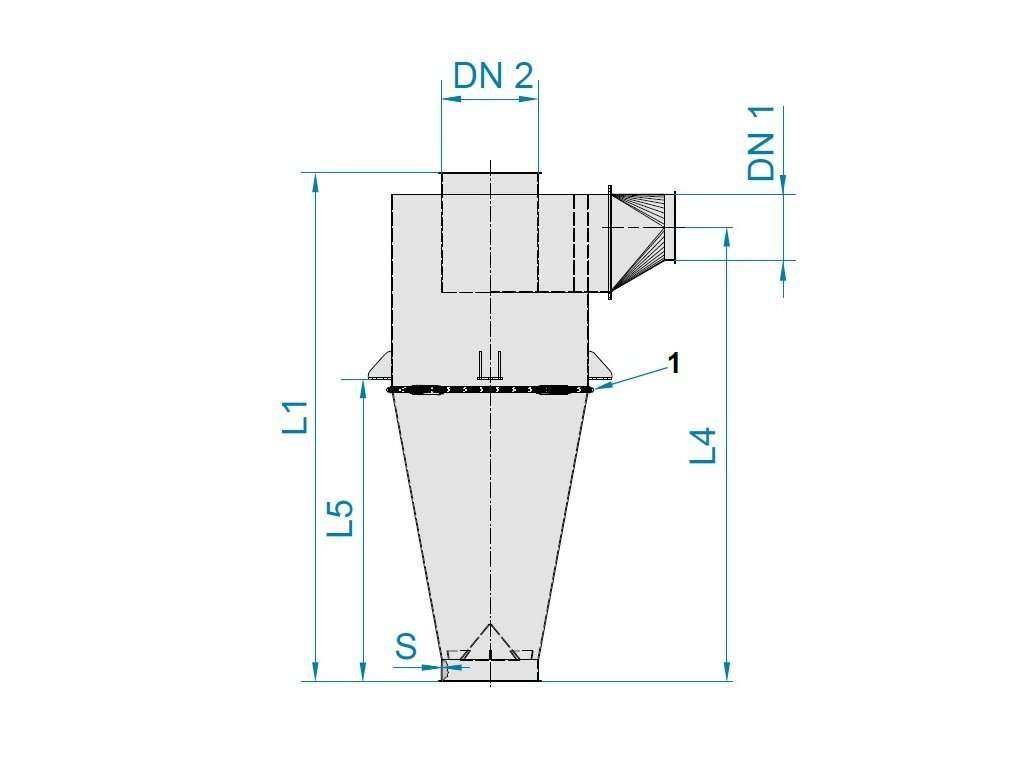

DN1 (mm)
DN2 (mm)

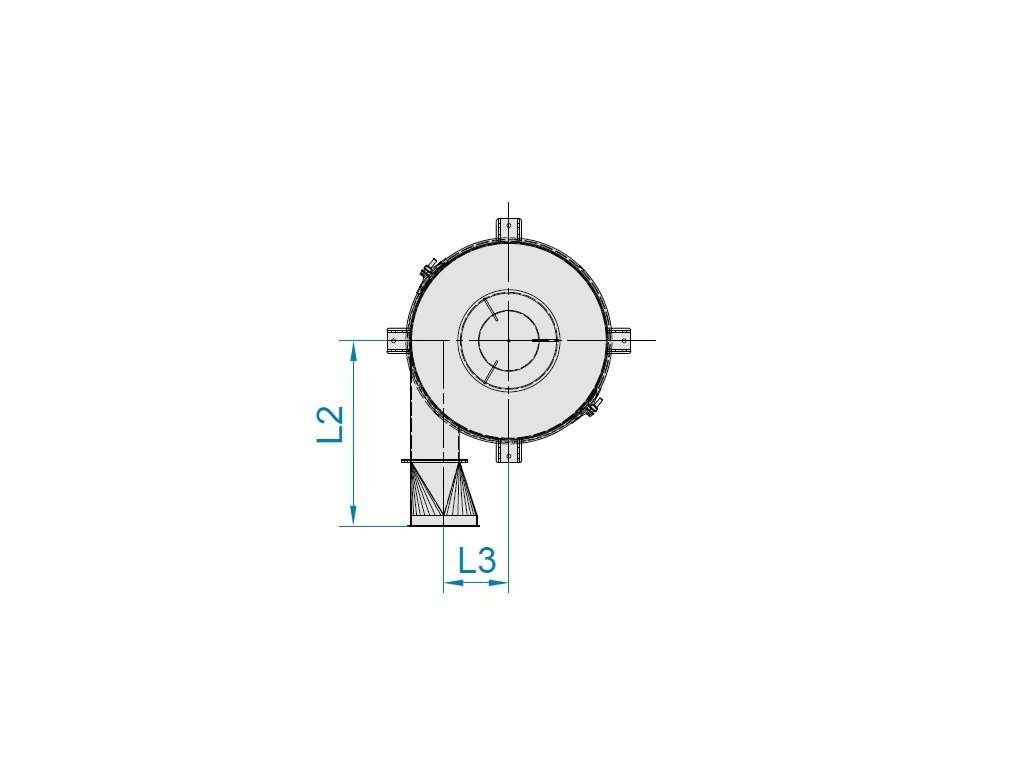

DN3 (mm) L1 (mm) L2 (mm) L3 (mm) L4 (mm) L5 (mm) Volumenstrom (m³/h) Druckverlust (Pa) Abscheidegrad 95% bei Partikelgröße (μm):
Bezeichnungahl
NW 250 80 120 120 650 262 87 560 375 407 1020 >10 4202002532255
NW 300 100 150 150 800 302 102 699 475 636 1012 >10 4202003032255
NW 350 120 175 175 924 347 117 814 550 865 924 >12 4202003532255
NW 400 140 200 200 1050 386 131 931 625 1130 980
>12
4202004032255
NW 450 150 224 224 1170 426 151 1044 695 1418 984 >13 4202004532255
NW 500 175 250 250 1300 471 164 1161 775 1766 980 >13 4202005032255
NW 560 200 280 280 1450 516 181 1299 865 2216 980 >14 4202005632255
NW 630 224 300 300 1550 576 204 1389 895 2543 975 >15 4202006332255
NW 710 250 350 350 1800 647 232 1474 1040 3462 978 >16 4202007132255
NW 800 280 400 400 2050 717 262 1710 1200 4522 980 >18 4202008032255
NW 900 300 450 450 2300 802 302 1949 1350 5723 980 >18 4202009032255
NW 1000 350 500 500 2550 887 327 2174 1500 7065 980 >19 4202010032255
NW 1120 400 560 560 2900 987 362 2449 1650 8862 1003 >19 4202011232255
NW 1250 450 630 630 3250 1097 402 2774 1900 11216 998 >21 4202012532255

  • NW 250 - NW 1000: Ein- und Ausläufe mit 6 mm Bördelrand, Chromnickelstahl, gestrahlt oder gebeizt und passiviert
  • NW 1120, NW 1250: Ein- und Ausläufe mit angeschweißten Flanschen, Chromnickelstahl gebeizt und passiviert
  • Verbindung Ober- und Unterteil des Zyklons: Spannringverbindung NW 250 bis 630 mm / Flanschverbindung NW 710 bis 2300 mm / Ab DN 710 mm mit gewölbtem Deckel
