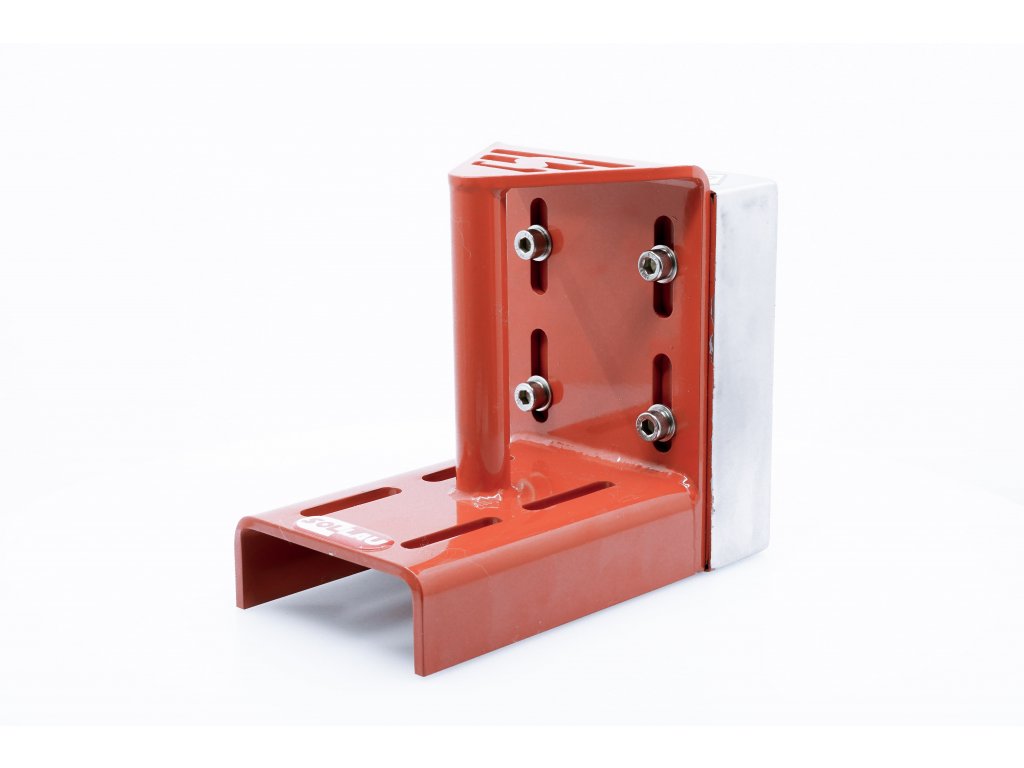

Platten-Spreizmagnet MC

Kode: K01 K02 MC-F130 MC-F230 MC-F330 MC-F430 MC-F530 MC-F80 Variante wählen
Neu
Nicht bewertet
€66 / Stk €68 / Stk €109 / Stk €151 / Stk €160 / Stk €171 / Stk €180 / Stk €103 / Stk ab €66 / Stk €54,55 ohne MwSt. €56,20 ohne MwSt. €90,08 ohne MwSt. €124,79 ohne MwSt. €132,23 ohne MwSt. €141,32 ohne MwSt. €148,76 ohne MwSt. €85,12 ohne MwSt. ab €54,55 ohne MwSt.
auf Lager auf dem Weg auf Lager auf Lager auf Lager auf Lager auf dem Weg auf Lager Variante wählen
Variante

Detaillierte Informationen

Detaillierte Produktbeschreibung

Der MC SOLLAU Platten-Spreizmagnet ist standardmäßig mit starken Ferritmagneten bestückt (auf besonderen Wunsch ist es möglich, den Spreizmagnet mit extrem leistungsfähigen Neodym- NdFeB-Magneten zu liefern). Er dient zur leichten Abnahme von gestapelten Blechen.

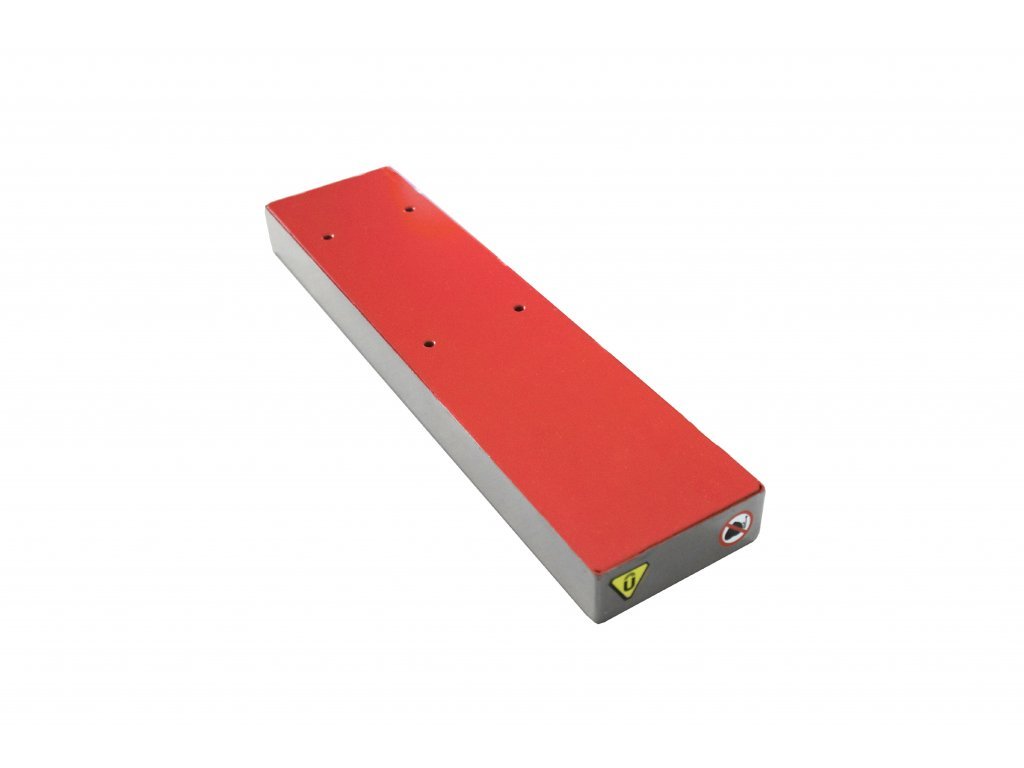

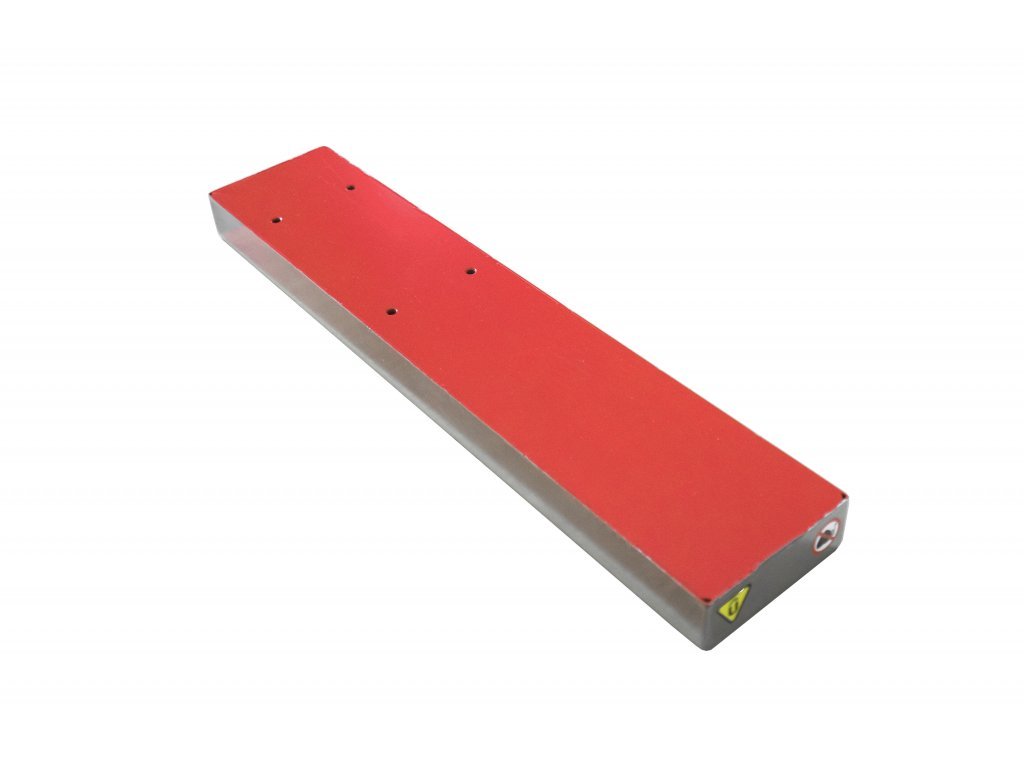

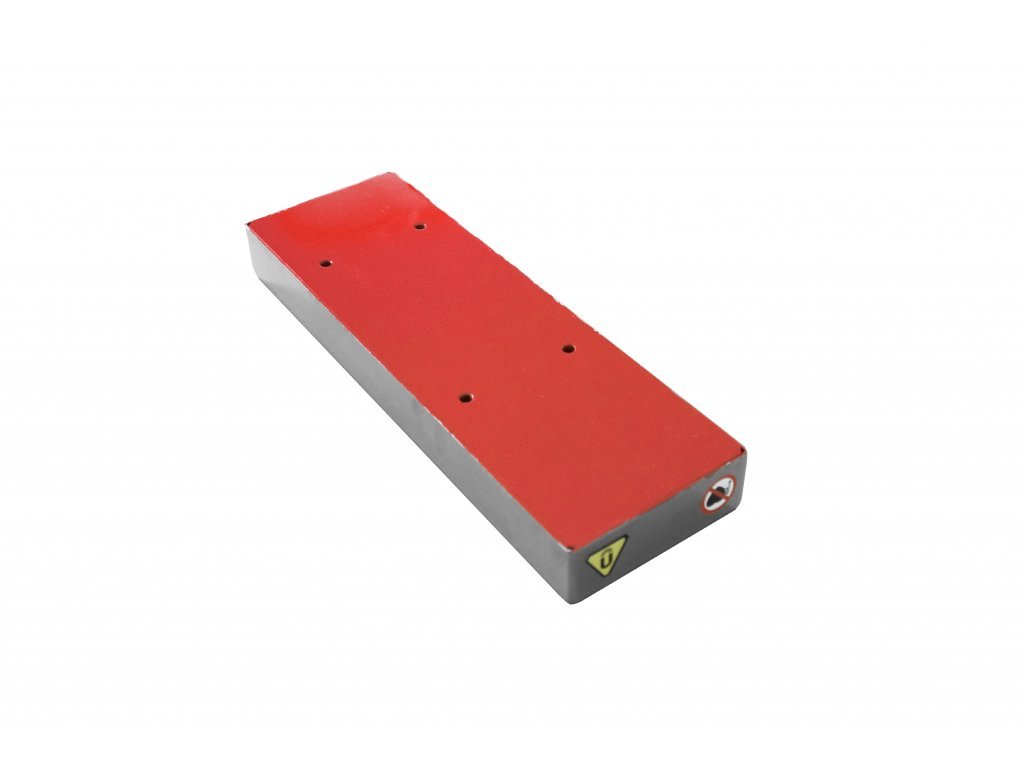

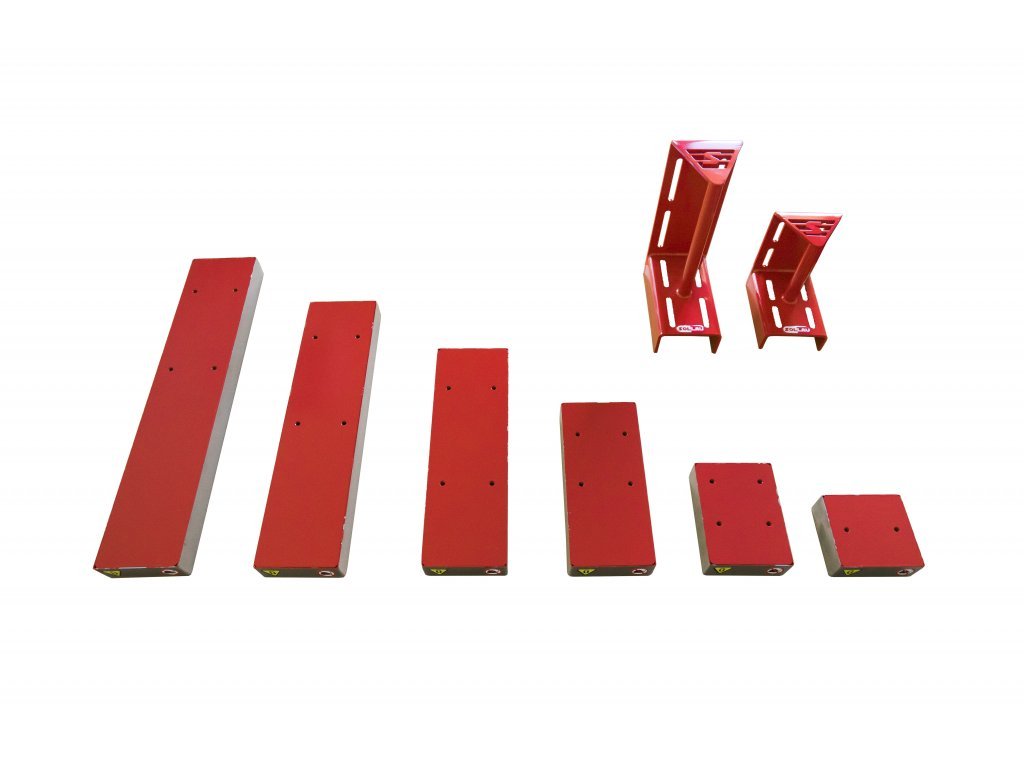

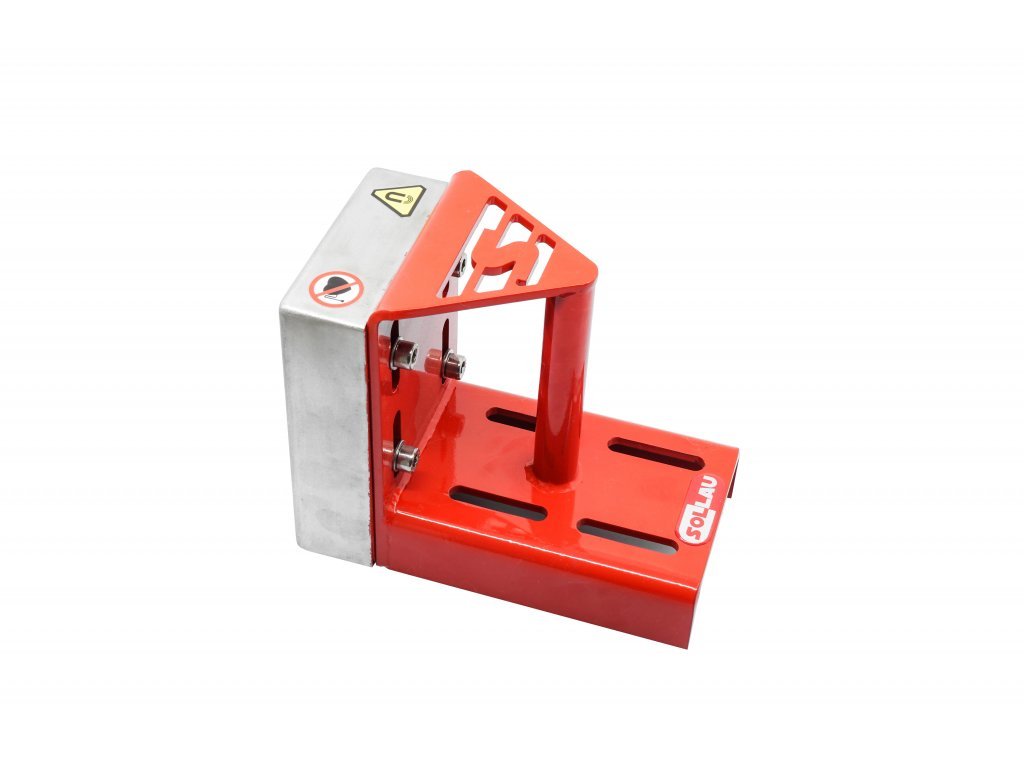

Der magnetische Block in nichtrostender Ummantelung und die Tragkonsole (für Befestigung des magnetischen Blocks) sind die Grundkomponente, aus den der Platten-Spreizmagnet zusammengesetzt ist.

Standardmäßige MC SOLLAU Ferrit-Platten-Spreizmagnete sind für ferromagnetische Bleche mit einer Dicke bis 3 mm und für die Blechstapel mit maximaler Höhe bis 530 mm bestimmt. Um den richtigen Typ (und Menge) von nötigen magnetischen Spreizmagneten auszuwählen, sind die Abmessung und Dicke von einzelnen ferromagnetischen Blechen, die Stapelhöhe und auch die Oberflächenbehandlung von Blechen zu definieren (d. h., ob die Blechoberfläche klebrig, also z. B. mit Öl behandelt, oder trocken ist). Die Verwendung der Spreizmagnete ist mit sämtlichen diesen Parametern beeinflusst. Deshalb der Klient, der z. B. mit trockenen Blechen mit einer Dicke von 1 mm, mit Abmessungen von 900 x 600 mm und der Stapelhöhe von 50 mm arbeitet, braucht einen diametral entgegengesetzten Platten-Spreizmagnet als der Klient, der mit geölten Blechen mit einer Dicke von 2,5 mm, mit 2000 x 1000 mm Größe und der Stapelhöhe von 500 mm manipuliert. (Derweil im ersten Fall zum Entstapeln nur ein Stück des schwächsten Spreizmagnetmodels MC-F80 genügt, im zweiten Fall ist gleichzeitige Verwendung einiger Spreizmagnete des stärksten Typs MC-F530 nötig.)

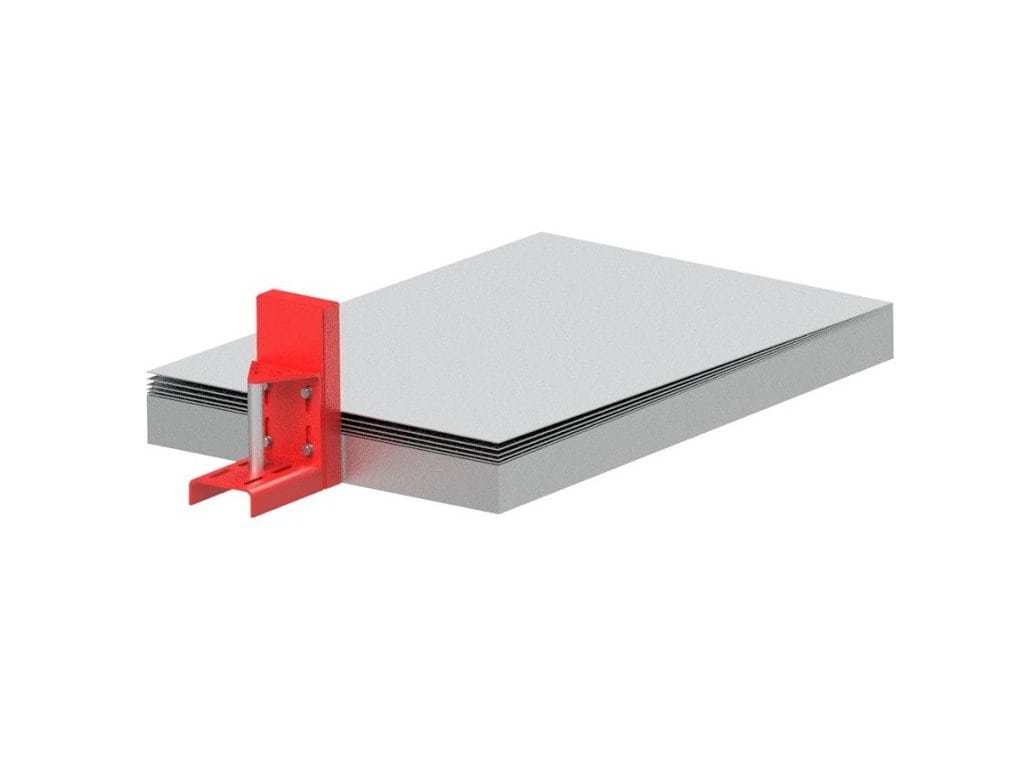

Die Anwendung des Spreizmagnets ist sehr einfach; der Platten-Spreizmagnet wird nur zum Blechstapel einfach angelegt und starkes magnetisches Feld wird einzelne Blechplatten voneinander entstapeln. (Die Platten können nachfolgend schnell, bedienungsfreundlich und hauptsächlich sicher zu weiterer Verarbeitung ohne Verwendung von Werkzeug abgenommen werden, weil nach Abnahme des oberen Blechs der darunter liegende Blech automatisch nach oben verschoben wird.)


FERRIT-PLATTEN-SPREIZMAGNETE

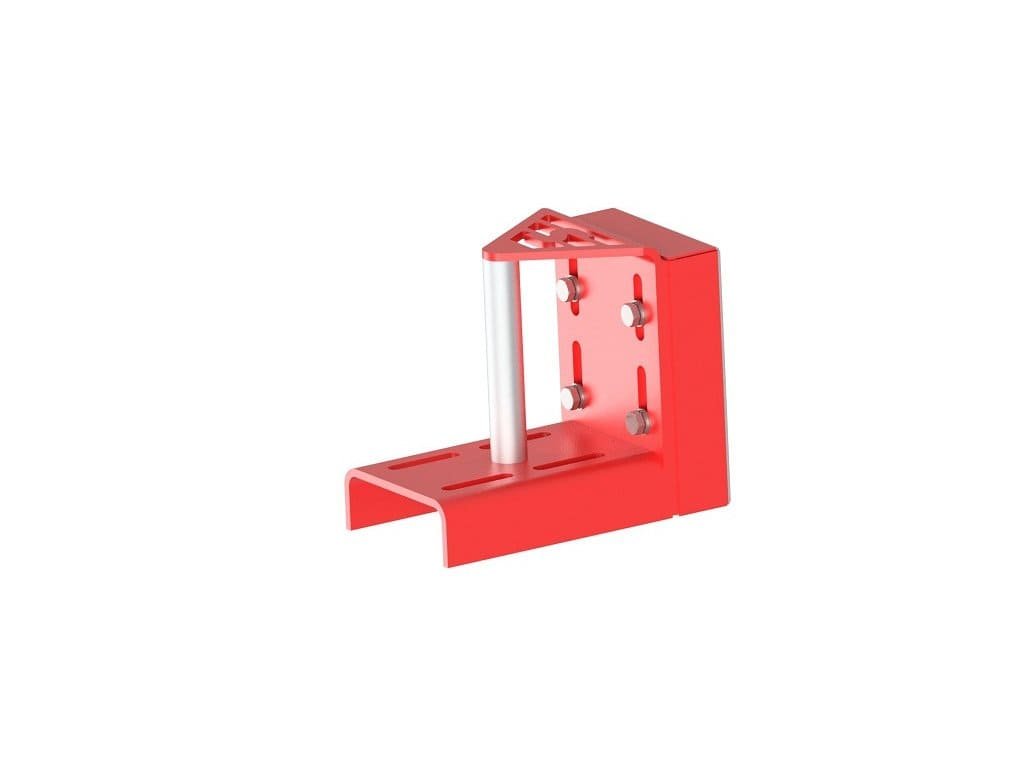

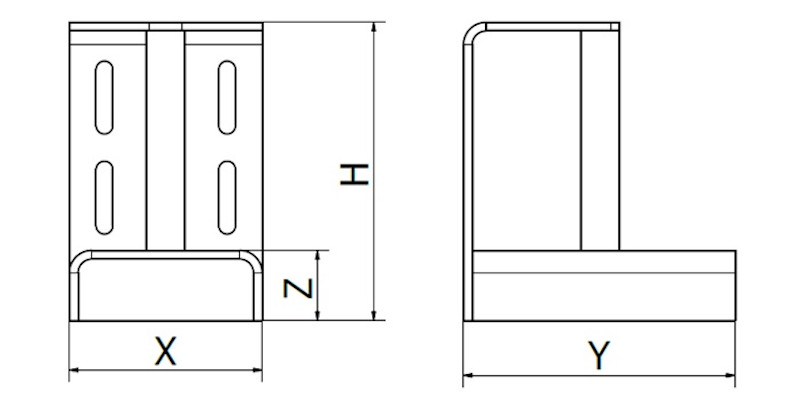

DIMENSIONSTAFEL VON KONSOLEN
KONSOLENNAME KONSOLENCODE H (mm) X (mm) Y (mm) Z (mm) Verbindungsschrauben

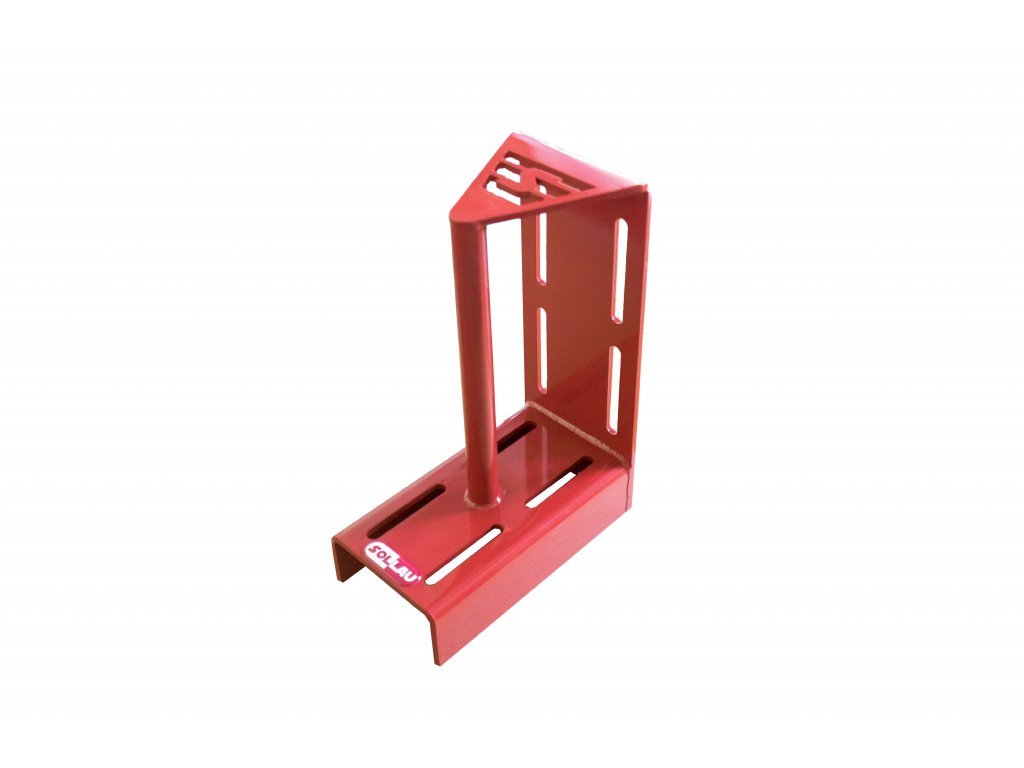

KONSOLE 01 K01 170 110 160 40 M8
KONSOLE 02 K02 280 110 200 50 M8

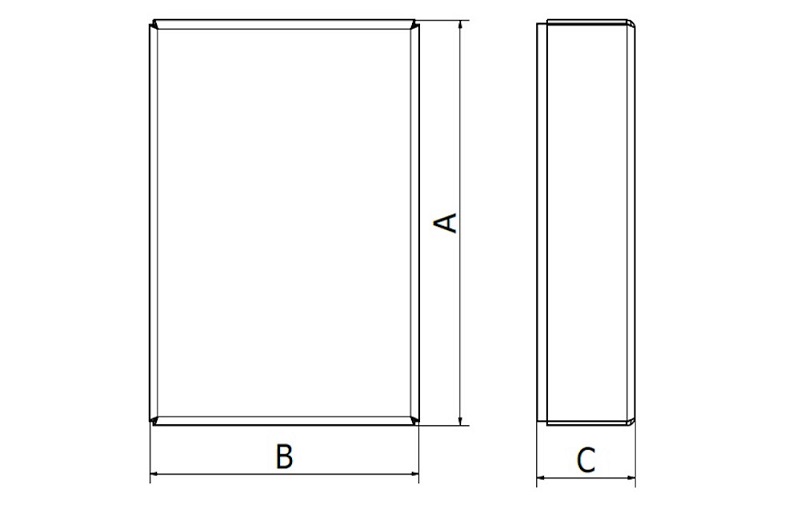

DIMENSIONSTAFEL VON FERRIT-PLATTEN-SPREIZMAGNETEN
MC-F Maximale Blechhöhe (mm) A (mm) B (mm) C (mm) Anschluss Maximale Blechdicke (mm) Erforderlicher Konsolentyp

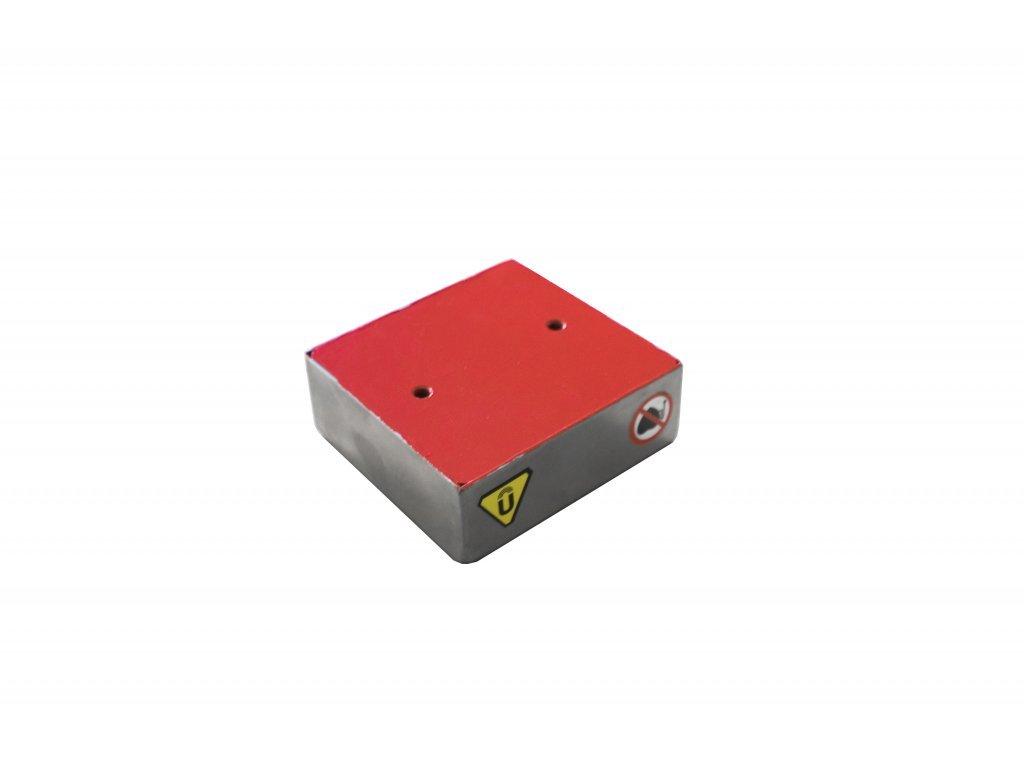

MC-F80 80 110 115 42 2x Gewinde M8 3 K01
MC-F130 130 160 115 42 4x Gewinde M8 3 K01
MC-F230 230 260 115 42 4x Gewinde M8 3 K01
MC-F330 330 360 115 42 4x Gewinde M8 3 K01/K02
MC-F430 430 460 115 42 4x Gewinde M8 3 K02
MC-F530 530 560 115 42 4x Gewinde M8 3 K02


Die Vorteile von permanenten MC SOLLAU Spreizmagneten:

  • das von den Blechabscheidern generierte magnetische Feld ist stark, stabil und gleich bleibend für lange Jahre,
  • kleine Abmessungen und niedriges Gewicht,
  • im Vergleich mit anderen Systemen für Blechabscheidung (z. B. mithilfe von Druckluft usw.) ist die Blechabscheidung mit Hilfe der Spreizmagnete viel weniger im Preis anspruchsvoll,
  • es entfällt ein mühsames mechanisches Entstapeln von Blechen, die mit einer Öl-, Glanzmittel-Schicht usw. zusammengeklebt sind; das Risiko der Beschädigung der Blechoberfläche bei ihrer automatischen Entnahme und Verarbeitung wird dadurch reduziert,
  • ausnahmslose Konstruktionslösung ermöglicht es, nur eine primäre Konsole für Befestigung bis vier verschiedener Typen von magnetischen Blocks der Spreizmagnete zu verwenden; (i.a.W., soweit der Klient sich schon ein Fundament des SOLLAU-Spreizmagnets gekauft hat, dann braucht er bei eventuellem Bedarf eines Spreizmagnets mit anderer Kraft nicht wieder eine Konsole anzuschaffen; er kauft nur einen weiteren Magnetblock, den er auf die Konsole mithilfe von Schrauben befestigt),
  • magnetische Blocks können auch selbstständig ohne den Spreizmagnet-Fundament angewendet werden (dennoch mit der Konsole ist die Verwendung des Spreizmagnets vielmehr einfacher).

Die Platten-Spreizmagnete finden einen umfangreichen Einsatz in der Maschinen-, Stahl- und auch in der Autoindustrie; sie sind ein unentbehrliches Hilfsprodukt für die Verkäufer und die Vertriebsfirmen mit Hüttenmaterial usw.
