Permanent-Magnetspannplatte Neomicro

Kode: NEOC100175 NEOC100250 NEOC150250 NEOC150450 NEOC200400 Variante wählen
Nicht bewertet
€564,19 / St €663,81 / St €759,46 / St €1 088,62 / St €1 232,31 / St €564,19 / St €466,27 ohne MwSt. €548,60 ohne MwSt. €627,65 ohne MwSt. €899,69 ohne MwSt. €1 018,44 ohne MwSt. €466,27 ohne MwSt.
auf Lager auf dem Weg auf Lager auf Lager auf Lager Variante wählen
Variante

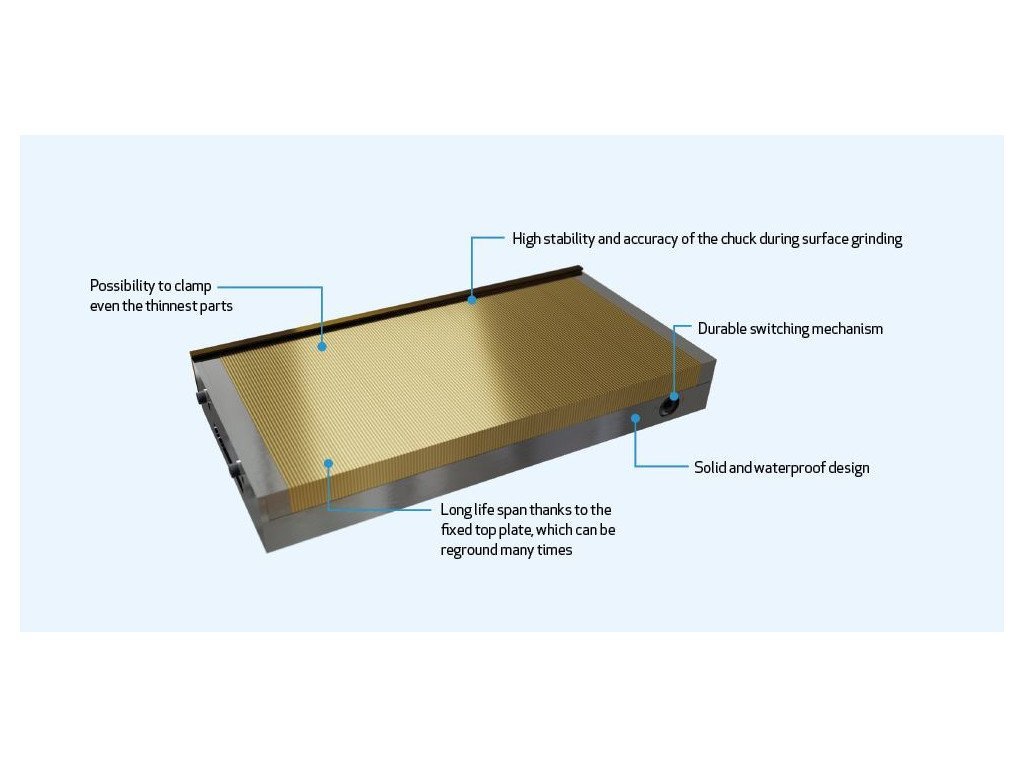

  • Feste und wasserdichte Konstruktion
  • Geeignet für Aufspannung von dünnsten Teile
  • Lange Nutzungsdauer dank der festen Polplatte, die Sie mehrmals nachschleifen können
  • Hohe Stabilität und Genauigkeit der Aufspannplatte bei Flächenschleifen
  • Einfache Bedienung und Wartung
  • Widerstandsfähiger Umschaltmechanismus

Detaillierte Informationen

Detaillierte Produktbeschreibung

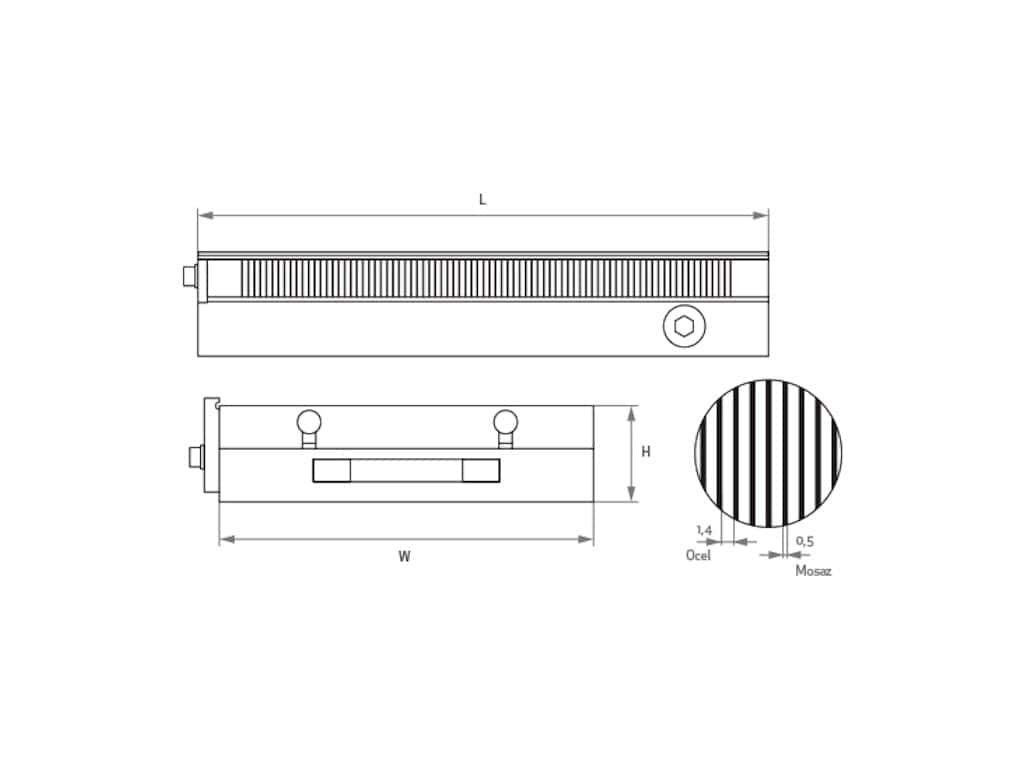

Katalognummer
Dimensionen (mm)
W (mm)
L (mm) H (mm) Gewicht (kg)
NEOC100175 100x175 100 175 49 7
NEOC100250 100x250 100 250 49 10
NEOC150250 150x250 150 250 51 15
NEOC150450 150x450 150 450 51 28
NEOC200400 200x400 200 400 51 34
Wichtige Parameter:
  • Anwendung: Schleifen, EDM
  • Technologie: Permanent
  • Polteilung: quer
  • Min. Werkstückgröße: 4 x 4 x 1 mm
  • Abnutzbarkeit der Polplatte: 7 mm
  • Spannkraft: 100 N/cm2
  • Polabstand: T1,9 1,4 + 0,5 mm – Stahl/Messing

Anwendungsgebiete:

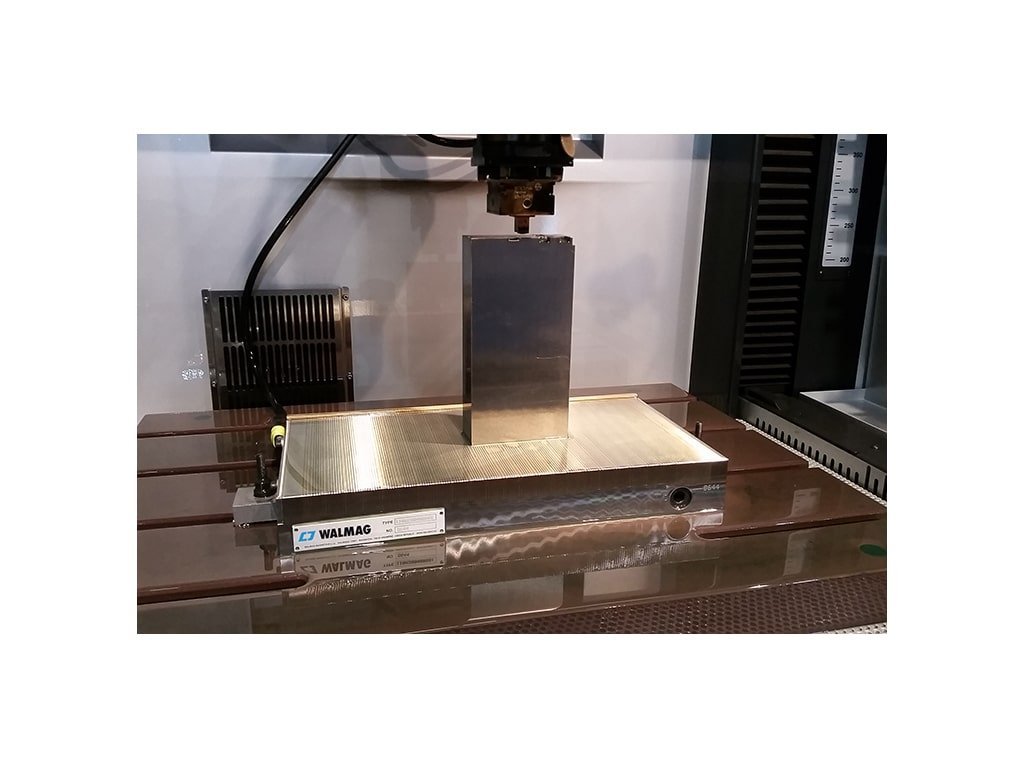

  • Für elektroerosive Bearbeitung (EDM)
  • Präzises Flächenschleifen, und zwar von kleinen und dünnen, sowie großen Teilen

Lieferumfang:

  • Magnetspannplatte
  • Satz von Spannklauen
  • Hinter- und Seitenanschläge Bedienungsanleitung
Detailbeschreibung:

Die Permanent-Magnetspannplatte Neomicro ist ideal für präzises Schleifen von kleinen, flachen, sowie großen Teilen oder für elektroerosive Bearbeitung. Das Magnet verfügt über eine niedrige, wasserdichte Konstruktion, kann mit Kühllösung gekühlt und in eine dielektrische Flüssigkeit getaucht werden. Die obere Polplatte besteht aus Messing- und Stahllamellen und gewährleistet hohe Stabilität, Genauigkeit und Wirksamkeit der Spannung aufgrund der maximalen Konzentration der Magnetkraft in die Werkstückfläche. Die lange Nutzungsdauer wird durch die Abnutzbarkeit der Polplatte von bis zu 7 mm garantiert.
