    Elektropermanent-Magnetspannplatte Mastermill

    Artikelnummer: MM50420600 MM50420800 MM50480600 MM50480800 MM50580990 Variante wählen
    Nicht bewertet
    MM50420600 01 min
    €6 240,68 / Stk €7 880,29 / Stk €7 034,03 / Stk €8 620,79 / Stk €10 895,20 / Stk ab €6 240,68 / Stk €5 157,59 ohne MwSt. €6 512,64 ohne MwSt. €5 813,25 ohne MwSt. €7 124,62 ohne MwSt. €9 004,30 ohne MwSt. ab €5 157,59 ohne MwSt.
    auf Lager auf Lager auf dem Weg auf Lager auf dem Weg Variante wählen
    Modell
    Chosen variant is not available. Reset selected parameters.

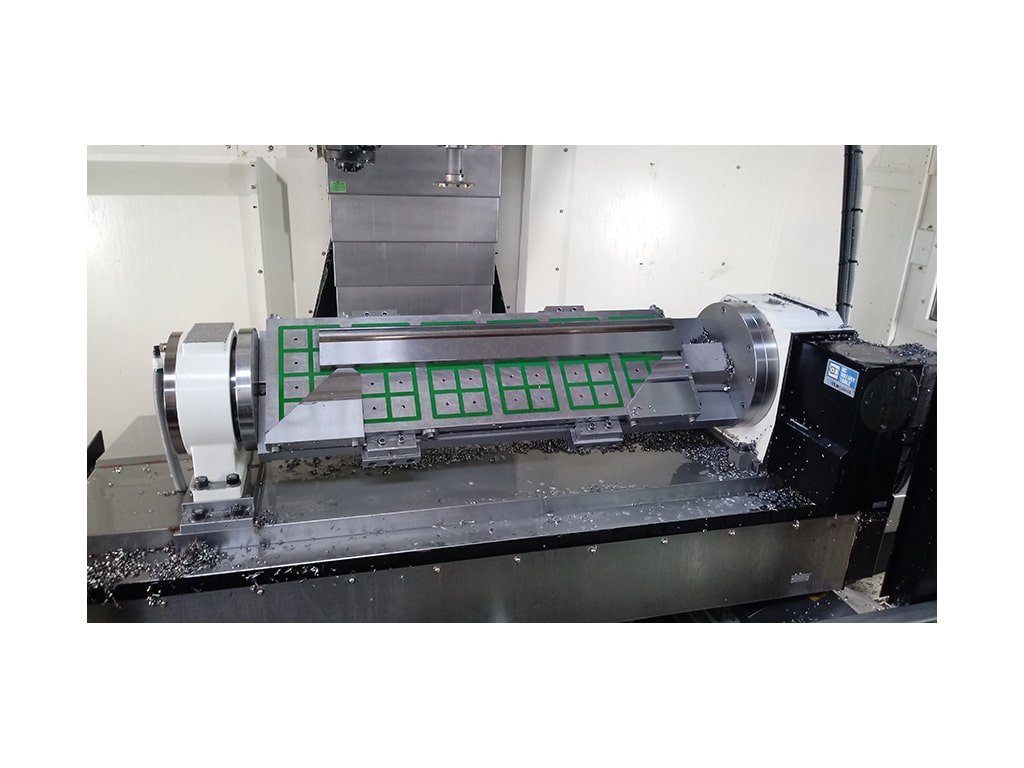

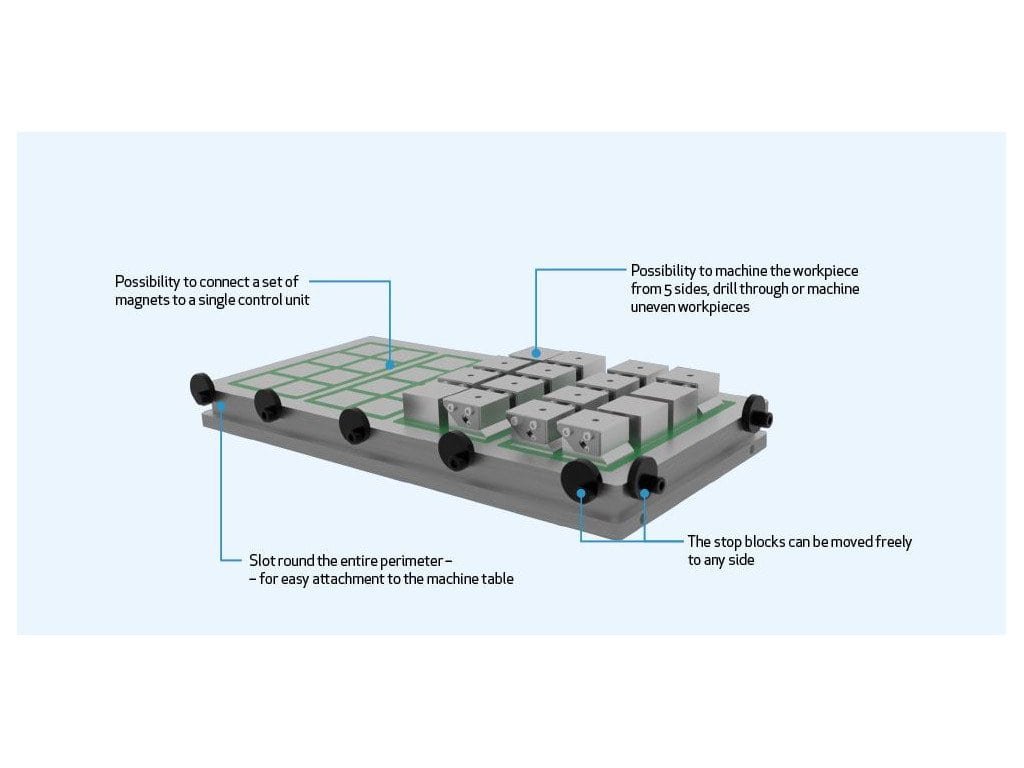

    • Bearbeitung des Werkstücks von 5 Seiten, Durchbohren oder Bearbeitung von unebenen Werkstücken

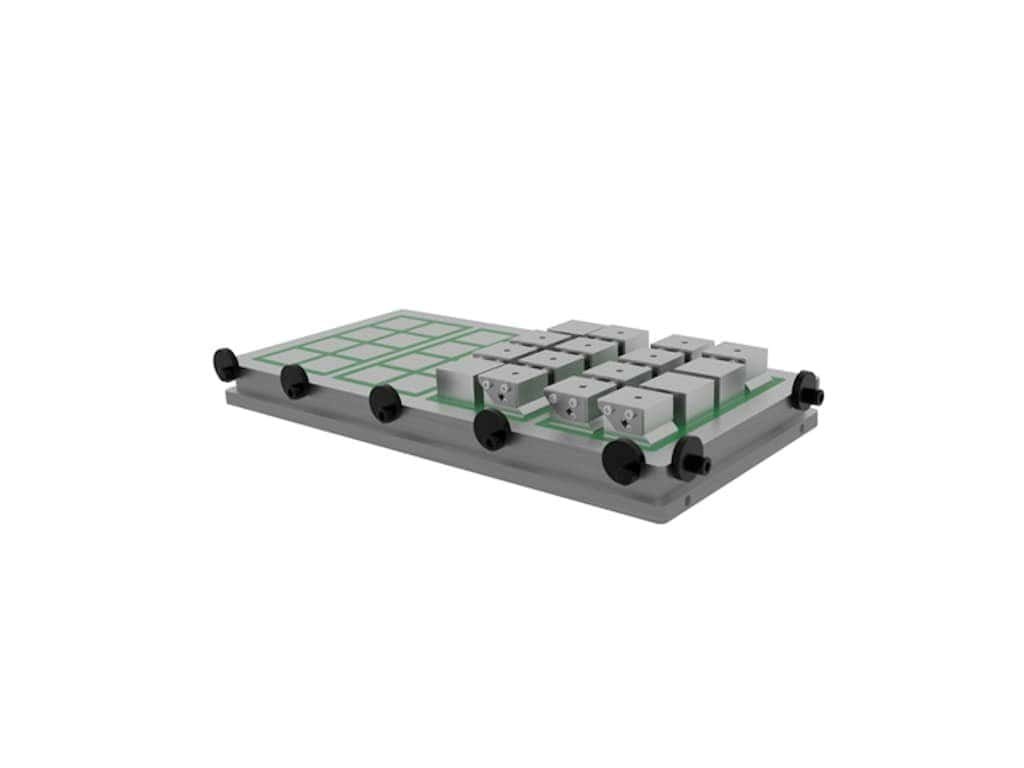

    • Die Anschläge können beliebig auf jede Seite versetzt werden
    • Nut zum Befestigen des Magneten auf dem Tisch am gesamten Umfang des Magneten
    • Konstruktion erlaubt Anfertigung von zusätzlichen M12 Durchgangsbohrungen zur Befestigung der Platte zum Maschinentisch
    • Kompakte, niedrige Bauhöhe
    • Gepanzertes 6 m Stromkabel

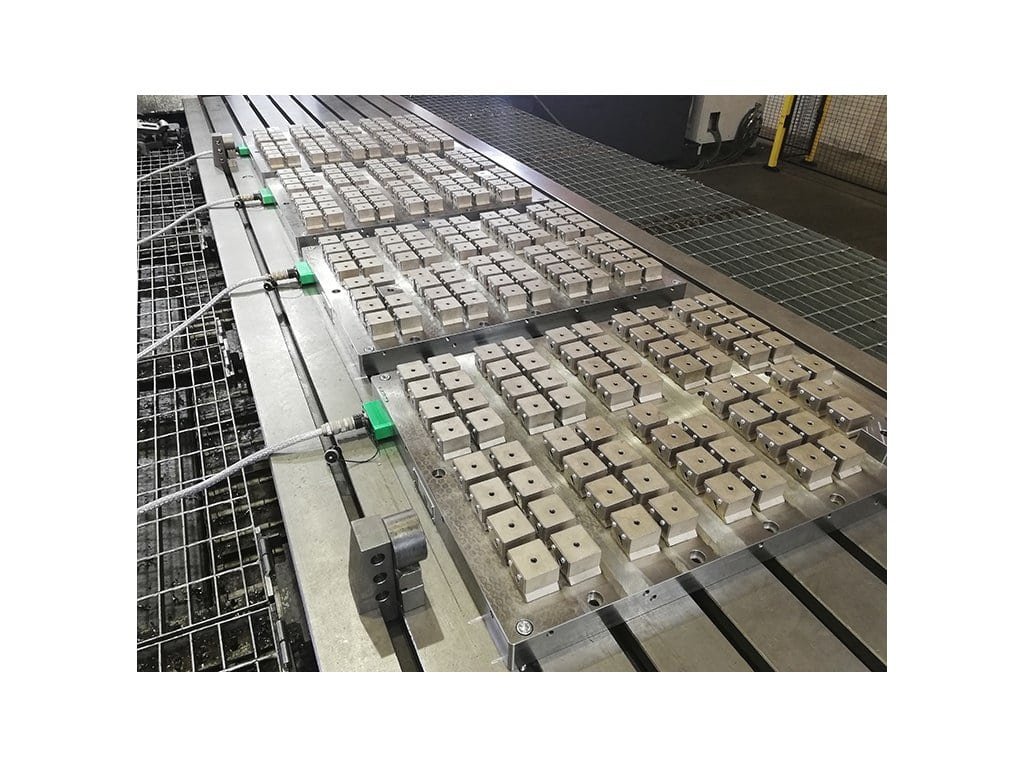

    • Die einzelnen Aufspannplatten können als Satz mit nur 1 Steuergerät verbundet und kontrolliert werden
    • Die Polplatte aus Stahl/Edelstahl Kombination garantiert hohe mechanische und Wärmebeständigkeit.

    Detaillierte Informationen

    Detaillierte Produktbeschreibung

    Katalognummer

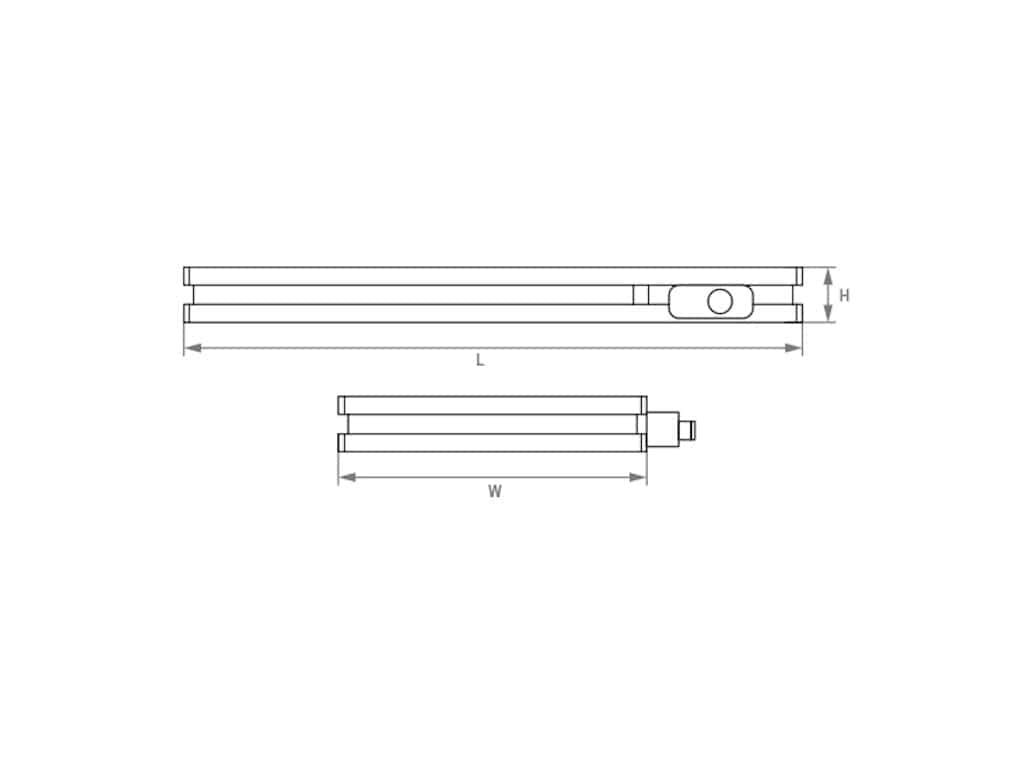

    Dimensionen (mm)
    		 Polzahl W (mm) L (mm) H (mm) Gewicht (kg)
    MM50420600 420x600 48 420 600 51 86
    MM50420800 420x800 60 420 800 51 114
    MM50480600 480x600 56 480 600 51 97
    MM50480800 480x800
    70
    		 480 800 51 130
    MM50580990 580x990 96 580
    990
    		 51 194
    Wichtige Parameter:
    • Anwendung: Fräsen
    • Technologie: Elektropermanent
    • Pole: quadratisch
    • Min. Werkstückgröße: 50 x 110 x 12 mm
    • Abnutzbarkeit der Polplatte: 6 mm
    • Spannkraft: 170 N/cm2
    • Polgröße: 50 x 50 mm
    • Polplatte: Stahl/Edelstahl Kombination

    Anwendungsgebiete:

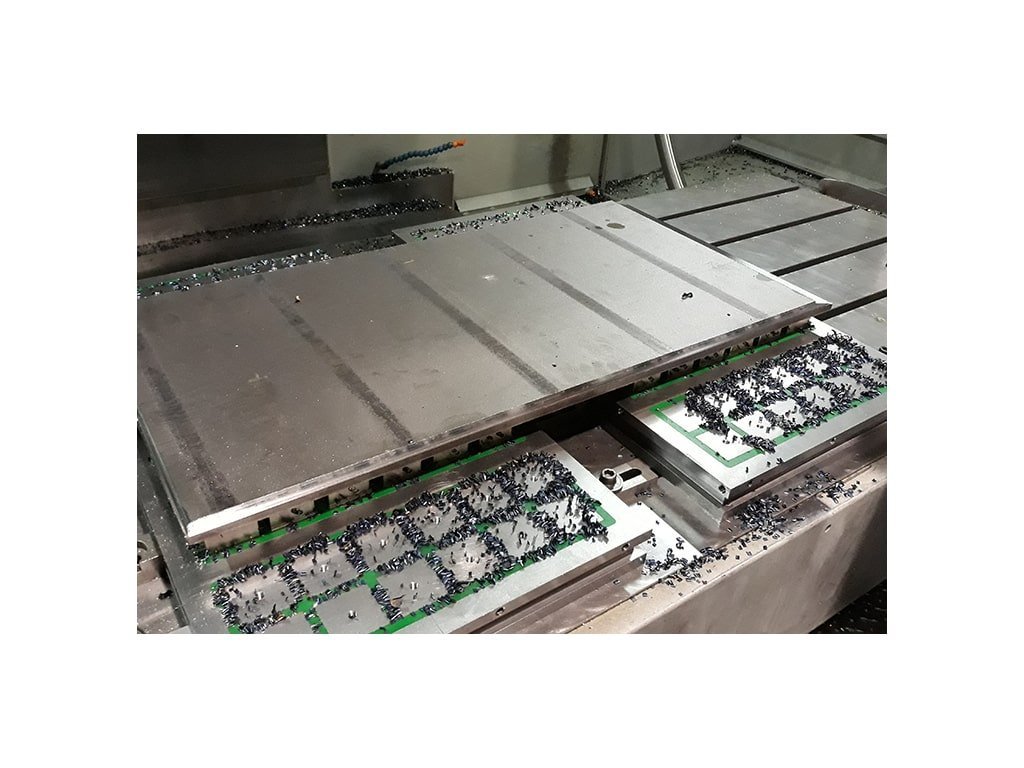

    • Spannen einer breiten Skala von Werkstückgrößen beim Fräsen

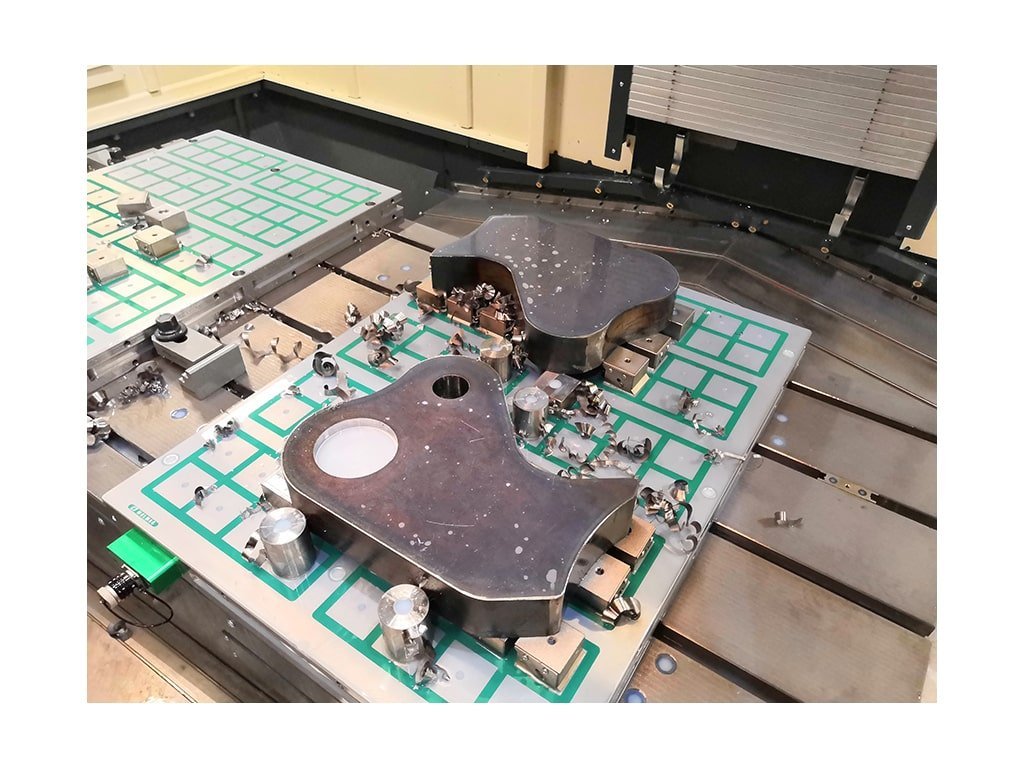

    • Bearbeitung von unebenen Teilen von bis zu 5 Seiten
    • Beim Grobschliff von großen Teilen

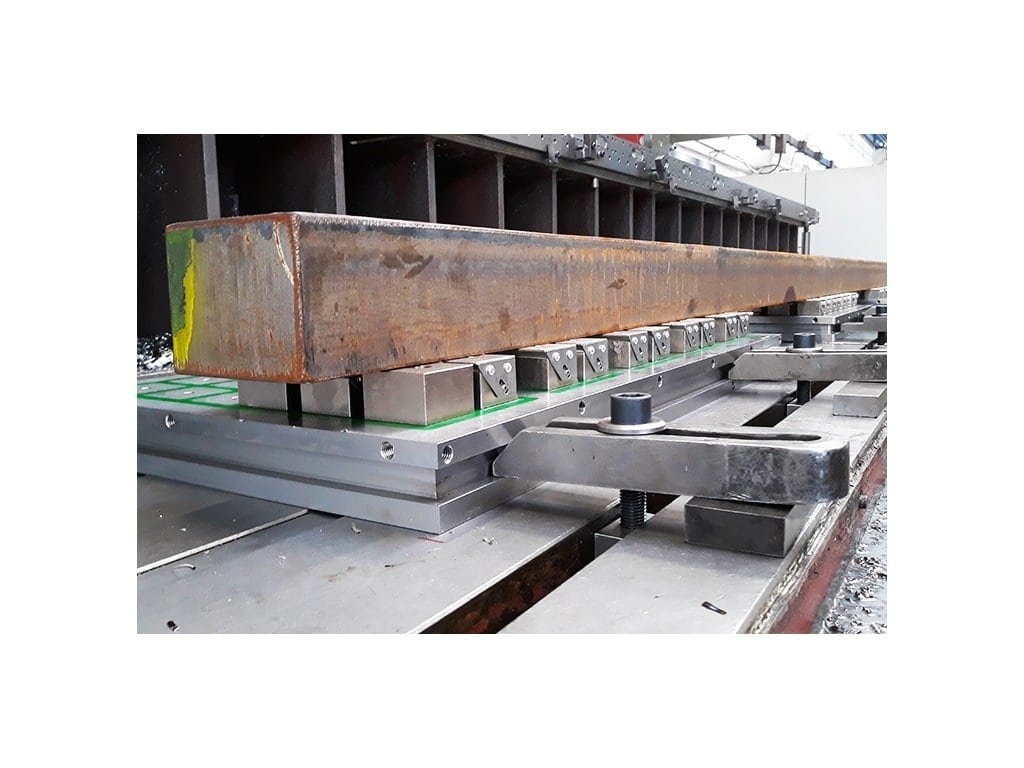

    • Spannen zum Bohren von großen Formen, Gussteilen, Blöcken, onstruktionen, usw.

    Lieferumfang:

    • Magnetspannplatte
    • Seitenanschläge
    • Gepanzertes Stromkabel
    • Zertifikat
    • Bedienungsanleitung
    mastermill_CZ
    Ergänzende Informationen:

    Der Kunde kann optional Folgendes wählen:

    • Unterschiedliche Position der Kabelausführung
    • Durchgangsbohrungen für die Befestigung zum Machinentisch
    • Polplatte mit Nirosta Füllung zwischen einzelnen magnetischen Polen
    Detailbeschreibung:

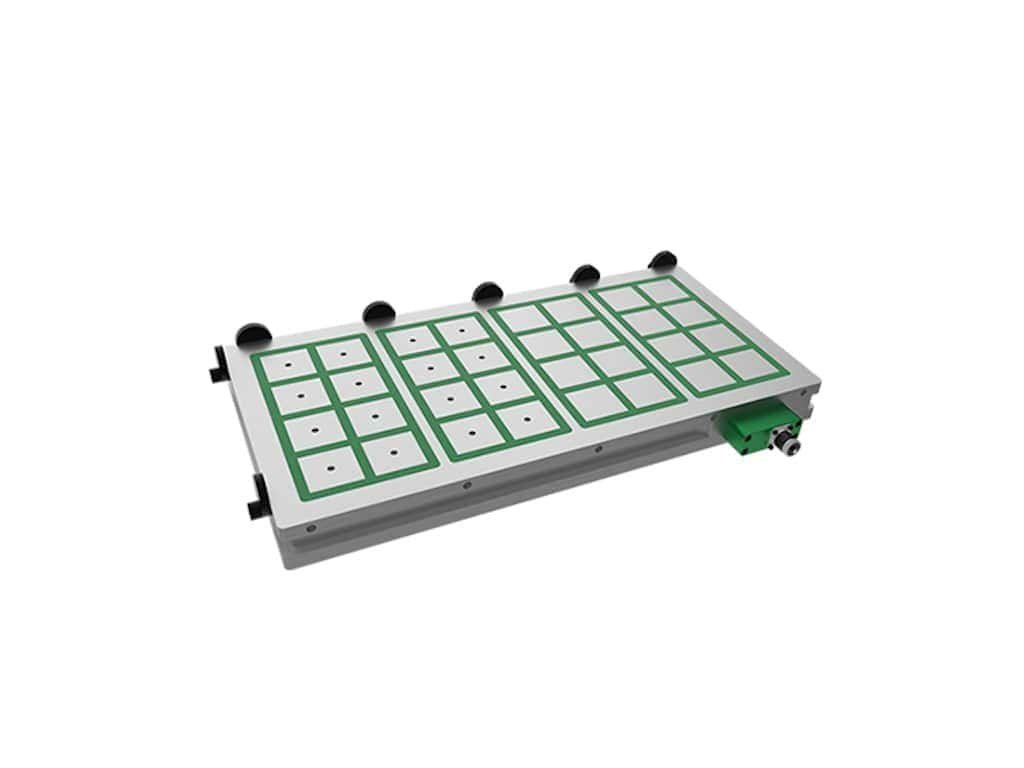

    Mastermill ist eine Elektropermanent-Magnetspannplatte mit Polgröße von 50 x 50 mm, kompakter niedriger Konstruktion (nur 51 mm) und nominaler Spannkraft von 170 N/cm2. Am gesamten Umfang der Spannplatte gibt es einen praktischen Versatz für die Spannvorrichtungen, der Magnet verfügt auch über genügend Platz für Anfertigung von zusätzlichen Durchgangsbohrungen. Bestandteil der Standardlieferung ist die Spannplatte mit einem Schnellstecker („Bajonettstecker“), Anschlägen von 2 Seiten und einem 6 m gepanzertem Stromkabel.
